كابل مضخة آبار النفط الغاطسة
هذا المنتج مناسب لمضخة الزيت الغاطسة بئر الزيت أو المعدات الكهربائية المماثلة.
فئات:
كابل التعدين
البريد الإلكتروني:Info@zmlcable.com
هذا المنتج مناسب لمضخة الزيت الغاطسة بئر الزيت أو المعدات الكهربائية المماثلة.
الميزات:
الجهد الاسمي: 3000 فولت ، 6000 فولت.
كابلات QYPF و QYPN من النوع مناسبة لدرجة حرارة البئر التي لا تزيد عن 90 درجة مئوية ؛
كابلات QYEN و QYEQ من النوع مناسبة لدرجة حرارة جيدة لا تزيد عن 120 درجة مئوية.
تلبي أو تتجاوز متطلبات الصناعة من JB/T 5332 أو المعايير الأخرى المطلوبة من قبل العملاء.
التطبيق: هذا المنتج مناسب لمضخة الزيت الغاطسة بئر الزيت أو المعدات الكهربائية المماثلة.
الجهد المقنن: 3000 فولت ، 6000 فولت
درجة حرارة التشغيل:
نوع كابلات QYPF و QYPN مناسبة لدرجة حرارة البئر لا تزيد عن 90 ℃ ؛
كابلات QYEN و QYEQ من النوع مناسبة لدرجة حرارة البئر التي لا تزيد عن 120 درجة مئوية.
المعيار: JB/T 5332 أو المعايير الأخرى المطلوبة من قبل العملاء.
التعبئة: بكرة فولاذية/خشبية ، بكرة خشبية أو بكرة فولاذية.
النوع والوصف ونطاق العرض
|
النوع |
الوصف |
نطاق التوريد |
|
QYPF |
موصل نحاسي مطلي بالقصدير ، موصل معدل PP معزول من الخارج |
|
|
كابل مضخة آبار النفط الغاطسة مدرعة بتشابك شريط فولاذية |
|
|
|
QYPN |
موصل نحاسي مطلي بالقصدير ، موصل معدل PP معزول NBR صلب مغمد |
3 كيلو فولت: |
|
كابل مضخة بئر زيت غاطسة مدرعة بتشابك شريط |
من 16 إلى 24 ملم مربع |
|
|
الأسئلة |
موصل نحاسي EPR معزول NBR شريط صلب مغمد متشابك |
6 كيلو فولت: |
|
كابل مضخة آبار النفط الغاطسة المدرعة |
من 16 إلى 24 ملم مربع |
|
|
الأسئلة |
موصل النحاس EPR معزول الرصاص مغمد الصلب الشريط التعشيق |
|
|
كابل مضخة آبار النفط الغاطسة المدرعة |
|
ملاحظة:للنوع QYEN و QYEQ ، يتم تطبيق مادة لاصقة مقاومة للحرارة العالية بين موصل النحاس والعزل.
بناء كابل مضخة آبار النفط الغاطسة

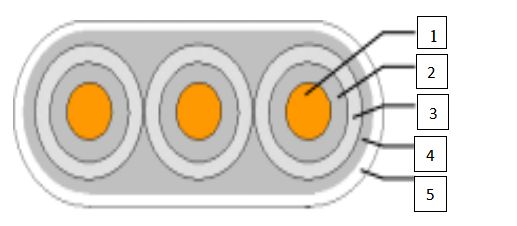

نوع QYPF
1. موصل النحاس المطلي بالقصدير
2. العزل PP المعدلة
غمد سينج
4. سرير مقاوم للنفط
5. درع التعشيق الشريط الصلب

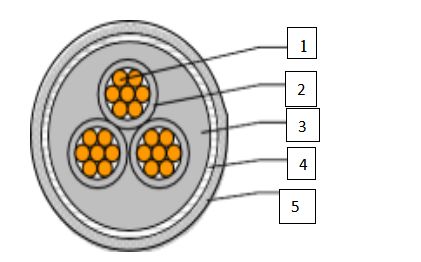

نوع QYEQ
1. موصل النحاس
2. العزل EPR
3. غمد الرصاص
4. سرير مقاوم للنفط
5. درع التعشيق الشريط الصلب
|
النوع |
الجهد المقنن |
المنطقة الاسمية للموصل |
القطر البعد التقريبي |
النوع |
الجهد المقنن |
المنطقة الاسمية للموصل |
القطر البعد التقريبي |
||
|
KV |
متر مربع |
مم |
خلال |
KV |
متر مربع |
مم |
خلال |
||
|
QYPN (دائري) |
3 |
16 20 33 42 |
Fالماسته 31 Fالماسته 32 Fالماستر 38 Fالماستر 40 |
Fالمي 1.22 Fالمي 1.26 Fالمي 1.50 Fالمي 1.57 |
QYPF (دائري) |
3 |
16 20 33 42 |
Fالماسته 31 Fالماسته 32 Fالماستر 38 Fالماستر 40 |
Fالمي 1.22 Fالمي 1.26 Fالمي 1.50 Fالمي 1.57 |
|
6 |
16 20 33 42 |
Fالماسته 32 Fالماسته 34 Fالماستر 40 Fالماسته 42 |
Fالمي 1.26 Fالمي 1.34 Fالمي 1.57 Fالمي 1.65 |
6 |
16 20 33 42 |
Fالماسته 32 Fالماسته 34 Fالماستر 40 Fالماسته 42 |
Fالمي 1.26 Fالمي 1.34 Fالمي 1.57 Fالمي 1.65 |
||
|
النوع |
الجهد المقنن |
المنطقة الاسمية للموصل |
القطر البعد التقريبي |
النوع |
الجهد المقنن |
المنطقة الاسمية للموصل |
القطر البعد التقريبي |
||
|
KV |
متر مربع |
مم |
خلال |
KV |
متر مربع |
مم |
خلال |
||
|
QYPN (شقة) |
3 |
16 20 33 42 |
17 × 40 18 × 42 20 × 48 21 × 52 |
0.66 × 1.57 0.70 × 1.65 0.78 × 1.88 0.82 × 2.04 |
الأسئلة (شقة) |
3 |
16 20 33 42 |
17 × 40 18 × 42 20 × 48 21 × 52 |
0.66 × 1.57 0.70 × 1.65 0.78 × 1.88 0.82 × 2.04 |
|
6 |
16 20 33 42 |
18 × 42 19 × 44 21 × 50 22 × 54 |
0.70 × 1.65 0.74 × 1.73 0.82 × 1.96 0.86 × 2.12 |
6 |
16 20 33 42 |
18 × 42 19 × 44 21 × 50 22 × 54 |
0.70 × 1.65 0.74 × 1.73 0.82 × 1.96 0.86 × 2.12 |
||
|
QYPF (شقة) |
3 |
16 20 33 42 |
17 × 40 18 × 42 20 × 48 21 × 52 |
0.66 × 1.57 0.70 × 1.65 0.78 × 1.88 0.82 × 2.04 |
الأسئلة (شقة) |
3 |
16 20 33 42 |
17 × 38 18 × 40 20 × 46 21 × 50 |
0.66 × 1.50 0.70 × 1.57 0.78 × 1.81 0.82 × 1.96 |
|
6 |
16 20 33 |
18 × 42 19 × 44 21 × 50 |
0.70 × 1.65 0.74 × 1.73 0.82 × 1.96 |
6 |
16 20 33 |
16 × 36 17 × 38 19 × 44 |
0.63 × 1.42 0.66 × 1.50 0.74 × 1.73 |
||
|
|
|
42 |
22 × 54 |
0.86 × 2.12 |
|
|
42 |
20 × 48 |
0.78 × 1.88 |
